柯尼卡美能達復印機BH654e轉印帶是一個配件,配件編碼：A55VR70000。復印機的每個耗材、配件都會有一定的壽命，轉印帶也不例外，當耗材、配件壽命到期時，機器則會顯示相應的代碼提示，如果液晶顯示屏上顯示請快更換轉印帶，則表示轉印帶單元壽命即將耗盡。此時，只需要把轉印帶更換掉，復印機就可以正常使用了。

柯尼卡美能達BH654e轉印帶組件參數

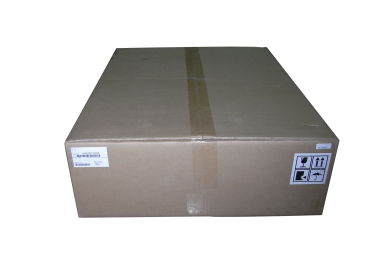

柯尼卡美能達BH654e轉印帶組件圖片

轉印帶更換步驟

1、更換轉印帶前，請務必關閉主電源開關

2、拆卸步驟

1）拆下螺釘，如下圖[1]，然后拆下右門止動器（上部）,如下圖[2]

轉印帶更換步驟1

2）拆下螺釘，如下圖[1]，然后拆下右門止動器（下部）,如下圖[2]

轉印帶更換步驟2

3）拆下螺釘，如下圖[1]，然后拆下連接頭蓋板,如下圖[2]

轉印帶更換步驟3

4）打開右門和對位單元

轉印帶更換步驟4

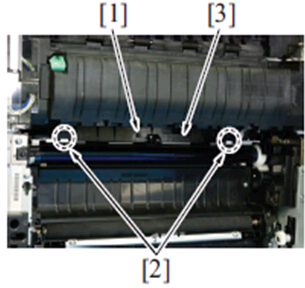

5）拆下螺釘，如下圖[1]和2個翼片如下圖[2]，然后拆下第二轉印防止紙張卷繞導板，如下圖[3]

轉印帶更換步驟5

6)拆下螺釘，如下圖[1]，然后拆下止動器,如下圖[2]

轉印帶更換步驟6

7)拆下2個螺釘，如下圖[1]，然后松開轉印帶單元,如下圖[2]

轉印帶更換步驟7

8)握住兩端并向上提起，以便略微拉出轉印帶單元，如下圖[1]

轉印帶更換步驟8

9)握住位置如下圖[1]，然后拆下轉印帶單元，如下圖[1]

注：

請勿觸碰圖像轉印帶單元的表面；

用防曬布等物品覆蓋圖像轉印帶單元，防止其表面接觸到灰塵或異物；

如果意外觸摸轉印帶的表面，請使用吸水擦拭紙輕輕擦拭，切記，千萬勿用酒精或清水進行清潔。
